攀枝花铁路桥梁施工测量放样步骤
1.控制点埋设
施工前现场埋设控制点,每个桥位埋设两个控制点,控制点之间的距离大于桥梁的长度x~b~a~i~x~i~n~g~c~o~m。控制点位置便于观测放样。控制点的高度如果能和垫石位置齐平距离路线有一定距离,防止路基施工破坏掉。
2.控制点坐标测量

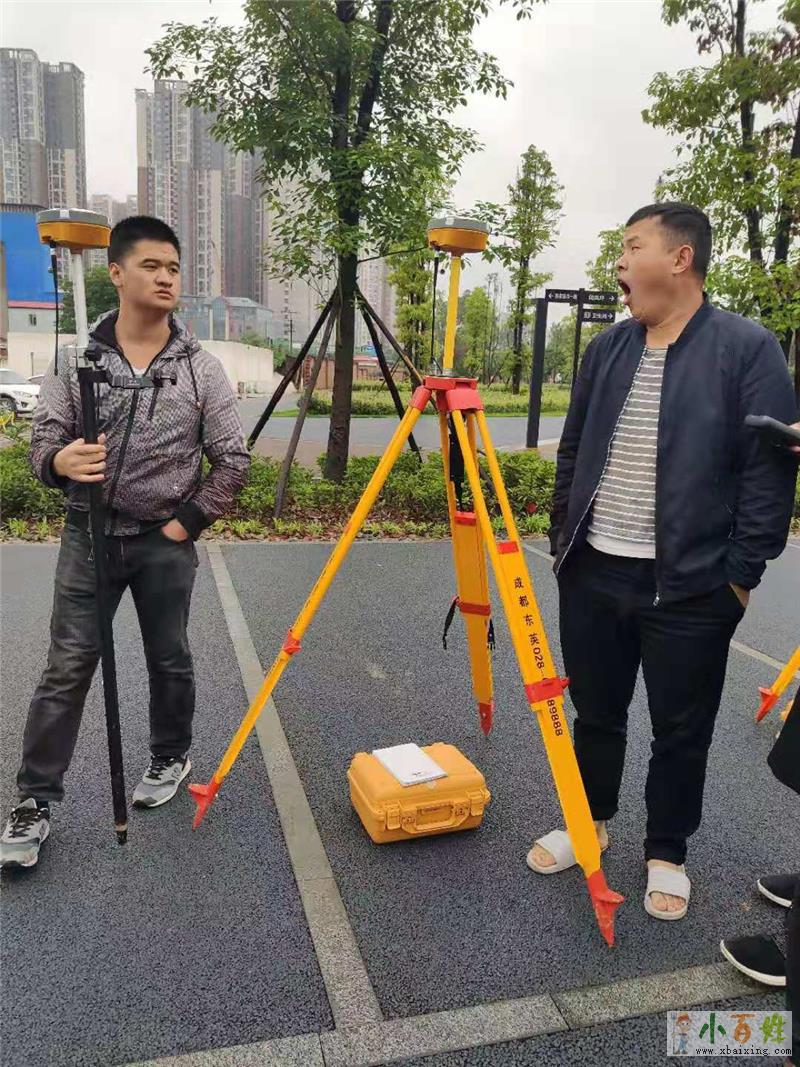

控制点埋设完后,用GPS 测量其坐标,这的桥长都不是很长,最长的有7跨,732米梁。用GPS 采集坐标时没有采用静态测量的功能,STONEX 这款仪器RTK有个测量控制点的功能,架在那采集30个坐标,并计算平均值小+百+姓+网
只用平面坐标,不用高程,高程用电子水准仪另测。本项目采用工程独立坐标系统.水准测量步骤如下图:从基准控制点到一个节点的往返闭合差小于规范再进行下一步测量,最后闭合到另一个基准点。
3.控制点坐标校验
全站仪复核两个点的距离,实测距离比设计距离小1CM,假如两点间距160米,说明坐标有问题,固定一个点的坐标,保持方位角不变,重测或重算另一点的坐标,X,Y值与之前相比有几毫米的差距。这样用全站仪放样出来的桥梁位置与设计的平面位置有点偏差,有25px左右的偏差小~百~姓~网。但是结构尺寸是准确的。全站仪测距是经过校核的。
4.施工放样坐标的计算
接下来的工作是计算坐标,因为图纸没有给出各个部位的设计坐标,所以要自己算,办法就是用CAD画图的功能画出来。怎么画如下:首先计算线路坐标,采用计算软件(可用轻松测量道路测量员等)计算桥墩中线,前墙台尾所对应的路线坐标小+百+姓+网。在墩中心位置处垂直于路线切线作垂线,计算垂线上点的坐标,比如路线右侧10米点坐标(计算软件有相应的功能)。这样桥墩的轴线就确定了。打开CAD画图软件用多段线(PL)功能,输入坐标(格式为Y,X),在此基础上画出墩。
5.放样
采用全站仪放样,莱卡TS06型全站仪放样步骤:设站,任意架设全站仪在方便观测的位置,后视两个控制点,这是后方交会法设站www.xbaixing.com。仪器架在一个点上,对中整平,后视另一个控制点,这是坐标定向法设站。
设站完成后就可以放样了,将待放样的坐标点输入仪器,选择放样功能,放样哪个点就选择哪个点,水平旋转照准部ΔHZ=0,指挥持镜者左右移动到十字丝,按F2测距键,如果ΔL=0确定。

想了解更多知识请联系东英时代培训学校的冯老师1-7 3 11.377508(微、信、同、号)老师会为你定制完整的测量培训方案哟

培训地址:四川省成都市成华区杉板桥路6017栋一单元3楼。
